NOWE OWALNE BOKI SF-R/U I SF-R/U-B
28.04.2021| Roller shutter systems

Grupa ALUTECH wprowadza na rynek nowe owalne pokrywy boczne dla systemów roletowych. Konstrukcja nowych boków jest maksymalnie zbliżona do 45-stopniowych boków serii SF45/u i posiada specjalne elementy, ułatwiające montaż wyrobu oraz umożliwiające instalację dodatkowych urządzeń i mocowanie kabla zasilającego.

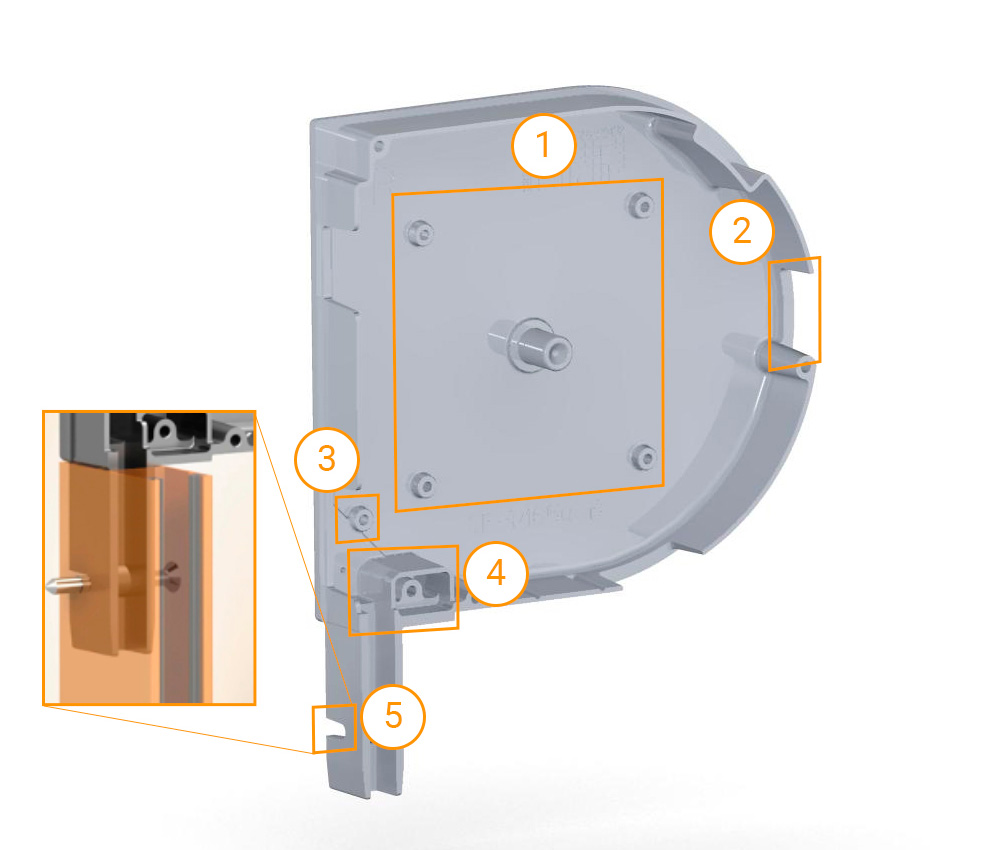

Rys.1 – Zalety nowych boków (na przykładzie SF-R/165u-B)

1 — Gniazda do mocowania bez konieczności zawiercania boków.
2 — Optymalny rozmiar okienek (4 szt.): do wyprowadzenia pętli lub kardana, dla ślizgów do taśmy lub sznurka.
3 — Gniazdo do wygodnego mocowania kabla.
4 — Przestrzeń do instalacji ślizgów.
5 — Otwór w nodze boczka do szybkiego montażu niewielkich rolet, bez konieczności mocowania do tylnej ścianki boku.

Oprócz wymienionych zmian, wprowadzono też inne modyfikacje do konstrukcji boczków:

  • Zwiększono nominalną grubość krawędzi w celu wyeliminowania możliwego wystawania ekstrudowanych skrzynek poza wymiary pokrywy, a tym samym poprawiono wygląd gotowego produktu.
    • Rys.2 – Punkt styku skrzynek ekstrudowanych i boczków SF-R przed modernizacją
    Rys.3 – Punkt styku skrzynek ekstrudowanych i boczków SF-R/u po modernizacji

  • Dodano specjalne oznakowania w celu ułatwienia instalacji napędów elektrycznych Alutech i Somfy.
  • Zmniejszono długość przedniego panelu skrzynki i rowka dla niej w pokrywie bocznej. To zapewni swobodne otwieranie przedniego panelu skrzynki przy użyciu prowadnic z moskitierą (M-GR53x39).

Asortyment nowych boków będzie zawierać dwa rodzaje, każdy zostanie przedstwiony w 5 rozmiarach:

  • Standardowe owalne pokrywy boczne SF-R/137…205u.
  • Owalne pokrywy boczne SF-R/137…205u-B z trzpieniami do szybkiego mocowanie bez zawiercania.

Z nowymi produktami będą stosowane te same ślizgi, co w przypadku pokryw 45-stopniowych SF45/u: GD9/U, GD14/U i rolka RGH9/U, a także prowadnice do taśmy oraz sznurka TG/U i BG/U.

Boki SF-R/u(-B) już są dostępne do zamówienia. Poprzednia wersja SF-R zostanie usunięta z asortymentu.

UWAGA! Jednocześnie z dokonywaniem zmian w nowych bokach, została przeprowadzona modernizacja okrągłych skrzynek ochronnych. Nowa wersja skrzynek już została wdrożona. Przy tym stara wersja boków SF-R może być stosowana zarówno ze starszą, jak i nowszą wersją skrzynek. Natomiast nowe boki SF-R/u i SF-R/u-B mogą być stosowane tylko z nową wersją skrzynek (wykorzystanie starej skrzynki jest możliwe, jednak wymaga dodatkowegą obcinania ścianki skrzynki).

Mamy nadzieję, że nowe produkty polepszą parametry techniczne wyrobów, oraz istotnie ułatwią proces produkcji i montażu systemów roletowych.
