Portes enroulables

Les profilés et les composants pour les volets et les portes enroulables

Groupe «Alutech» offre une vaste gamme de lames, composants et systèmes de commande pour des portes enroulables. Nos propres lignes de fabrication garantissent un contrôle de qualité sut tous les étapes de production. La maitrise de production permet de garantir des prix compétitifs et un bon contrôle de la qualité de nos produits.

Choisissez le groupe qui vous intéresse:

Les modes de montage

Les portes enroulables peuvent être installées avec coffre ou sans coffre protection (sur des Consoles).

Les avantages principaux de montage de porte enroulable sur des Consoles ou avec des joues latérales munies de chariots sont évidents : les chariots mobiles assurent le mouvement souuple et préviens le frottement additionnel de tablier contre les coulisses, ce qui prolonge considérablement la durée de vie de PG. La pose sans coffre est uniquement conçue pour l'installation intérieure - dans un local.

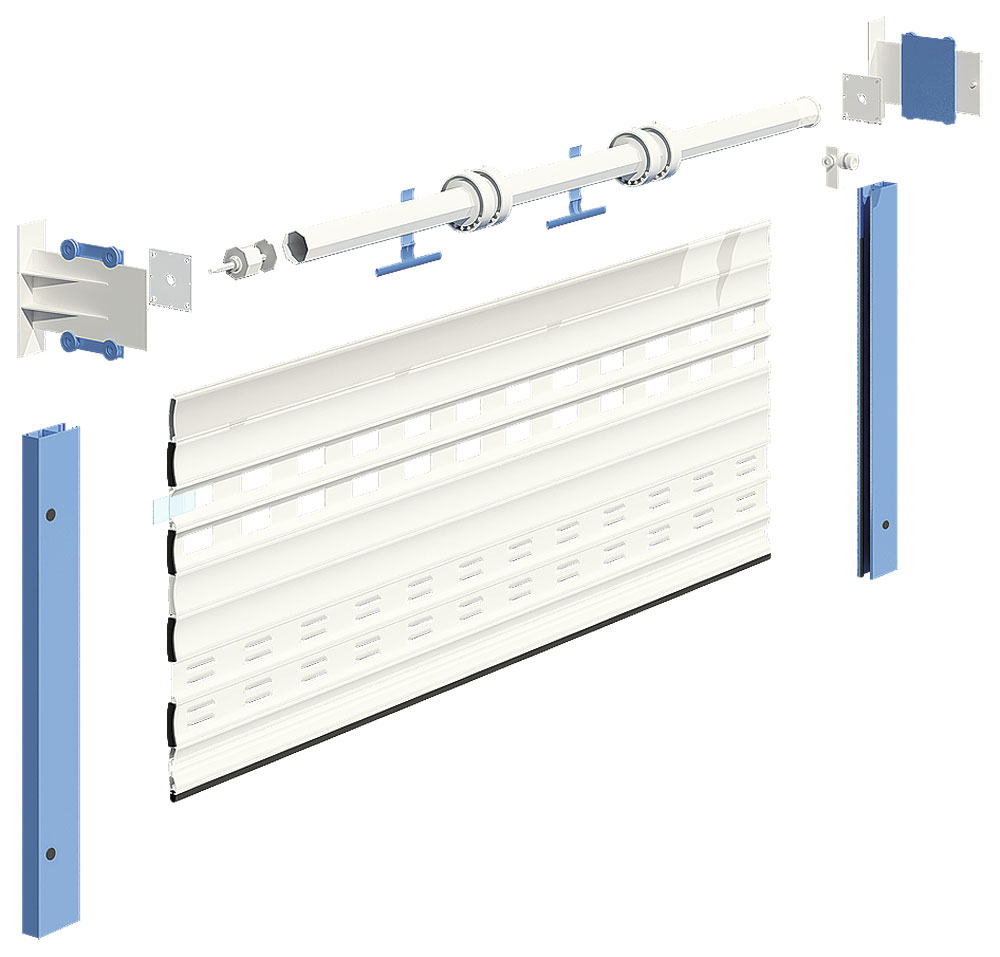

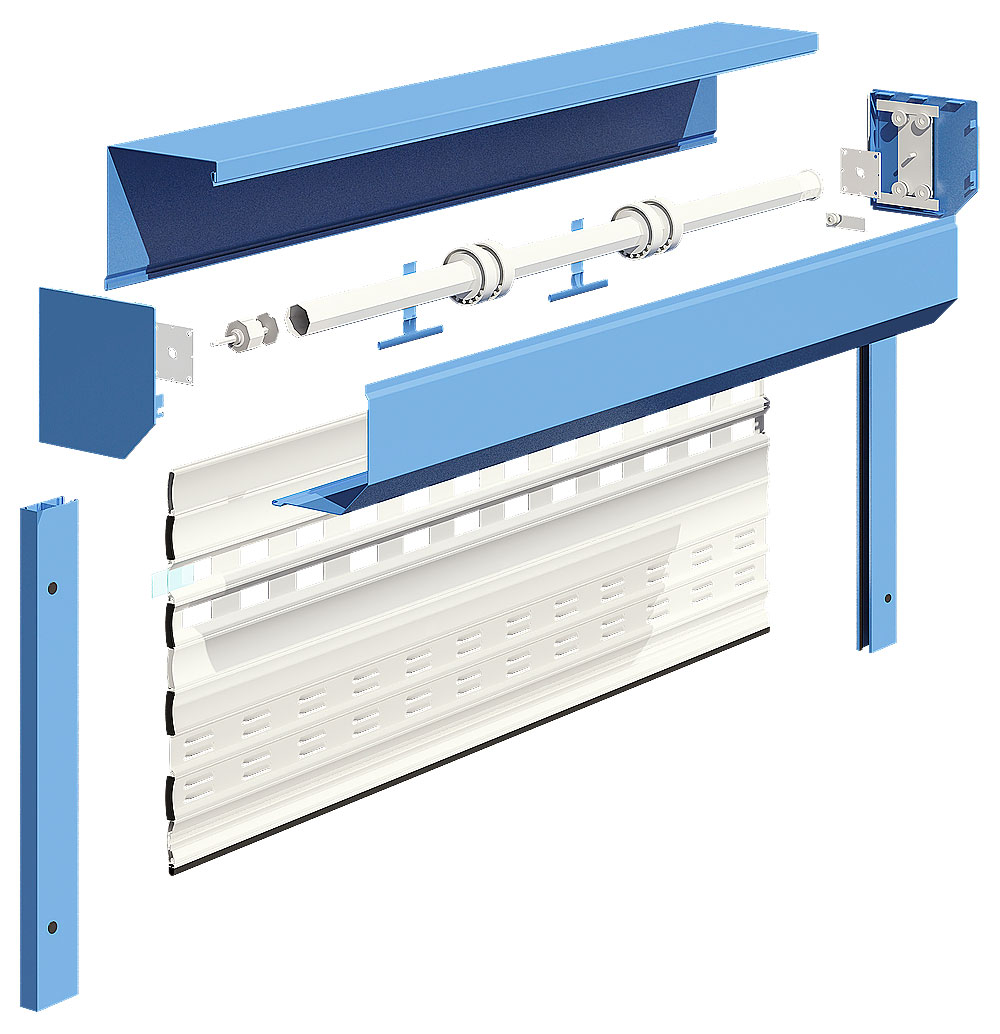

Pose avec coffre Pose sans coffre, sur des Consoles
Pose avec coffre Pose sans coffre, sur des Consoles

La pose de la porte enroulables peut être prévue dès la conception d'un nouvel site ou réalisée dans un site construit. On distingue les types principaux de montage suivants:

Lames pour VR

Le tablier de la porte enroulable est composé de lames alu profilées et extrudées.

Lames profilées

Ces lames sont fabriqués en feuillard alu de haute qualité avec une double couche de laque qui se distingue par sa résistance à l'usure élevée. Les lames sont remplis avec de la mousse ce qui assure des caractéristiques d'isolation thermique et phonique.

Lames extrudées

Les lames extrudées pour les portes enroulables sont fabriqués à partir de billettes alu par extrusion à travers les filières.

Les lames à hublots laissent passer de la lumière du jour dans le local, les lames d'aération un échange d'air supplémentaire. Les lames extrudés sont dotés d'un joint polycarbonate transparents PI/77.

Lames finales

Une large gamme de lames finales vous permet de choisir une solution peu couteuse (ES/77) et des lames finales avec la possibilité d'installation d'une serrure à verrou RL/77 et un embout SH/77 (ESR/77 et ESR/77R). Deux versions de la lame permettent d'installer une serrure orienté vers l'intérieur comme vers extérieur selon le type de montage et des exigences de client.

Coulisses

Pour les portes enroulables le groupe de compagnies Alutech propose 4 dimensions de coulisses: GR70x34E(IE/BE), GR90x34E(IE/BE), GR90x33(I), GR100x35IE.

La coulisse GR70x34E(IE/BE) peut être fournie avec les joints, ainsi qu’avec les brosses. La coulisse GR90х34E(IE/BE) a une rainure supplémentaire pour la brosse parmi les rainures pour poser les joints. La coulisse GR90x33(I) est la solution allégée pour compléter les portes enroulables. La coulisse est fournie avec les joints. La coulisse renforcée GR100x35IE avec accroches anti-tempête assure la résistance élevée au vent.

Les coulisses sont appliquées avec les lames AG/77, AG/77H, EV/77W, EA/77, AEG84, AER84, AEG45/S et les joues latérales SF250a, SF300a, SF360, SF360/C, SF405/C.

Pour assurer la résistance élevée au vent il est possible d’utiliser les bouchons latéraux SP/77-MSW, SP/77-MSM avec les coulisses GR100x35IE, GR70x34E(IE/BE), GR90x34E(IE/BE). Les bouchons sont posés dans la lame AG/77.

Coffre

L'«Alutech» produit une large gamme de coffres. Pour les portes enroulables nous vous proposons les coffres prifilées de 45°de différentes de dimensions allant de 250 à 405 mm.

Profilées, en aluminium

Coffre 45°, série SB 45

Joues latérales, chariots, Consoles

Les chariots mobiles sont utilisés avec les joues latérales SF250a et SF300a et assurent l'introduction souples du tablier de la porte enroulable dans des coulisses. La masse maximale du tablier avec RC est de 120 kg.

Les joues latérales d'acier SF360/S sont utilisées pour le coffre SB45/360. La Console BRC est utilisée pour la pose de la porte enroulable sans coffre. La principale caractéristique de ces produits est l'utilisation des chariots mobiles universel de support pour l'installation de tube. La construction du chariot avec appui sur quatre paliers à rouleaux garantit un mouvement sans heurt et en toute sécurité sur les coulisses et permet de réduire des charges de flexion sur les éléments de la suspension ce qui augmente considérablement la durée de vie de la porte enroulable. La masse maximale du tablier avec SF360/S et BRC fait 120 kg.

Tubes octogonaux

Les tubes octogonaux sont fabriqués en acier galvanisé de haute qualité. Les tubes de 70 et de 120 mm sont perforés pour des ressorts de traction.

Composants

Afin d’augmenter la résistance aux égratignures et assurer l’enroulement plus compact du tablier nous recommandons d’utiliser les bagues de distance RDS70/77 et leurs composants: attaches du tablier SS190RDS ou profilé de fixation AEG77F avec le tube RT70x1,2 comme éléments de suspension.

L'embout SH/77 assure la résistance au vent supplémentaire pour le tablier de la porte enroulable ce qui empêche la porte de sortir des coulisses et permet de monter les portes enroulables sur des ouvertures plus larges.

Un kit d'embout SH/77 comprend: (1) crochet, (2) fixateur, (3) lame, (4) vis d'assemblage.

Système de commande

Une large gamme de dispositifs de commande et d'accessoires pour la gestion des portes enroulables permet de choisir une solution optamale de gestion: commande à main classique, aussi que des commandes électriques multifonctionneles avec des systèmes de gestion intéliggents qui sont plus modernes et confortables.

Commande à main:



Commande automatique:

  • commandes électriques avec radiocommande intégrée avec un système de détection des obstacles, un système de levage manuel d'urgence pour la gestion de la porte pendant des coupures de courant;
  • éléments de commande – à partir des interrupteurs muraux simples à des systèmes de contrôle intelligents (minuteurs programmables, capteurs de lumière et de température, de vent et de pluie).
Somfy Nero Electronics AN-Motors
