Vitrage semi-structural ALT F50 SSG

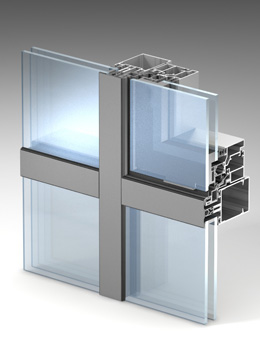

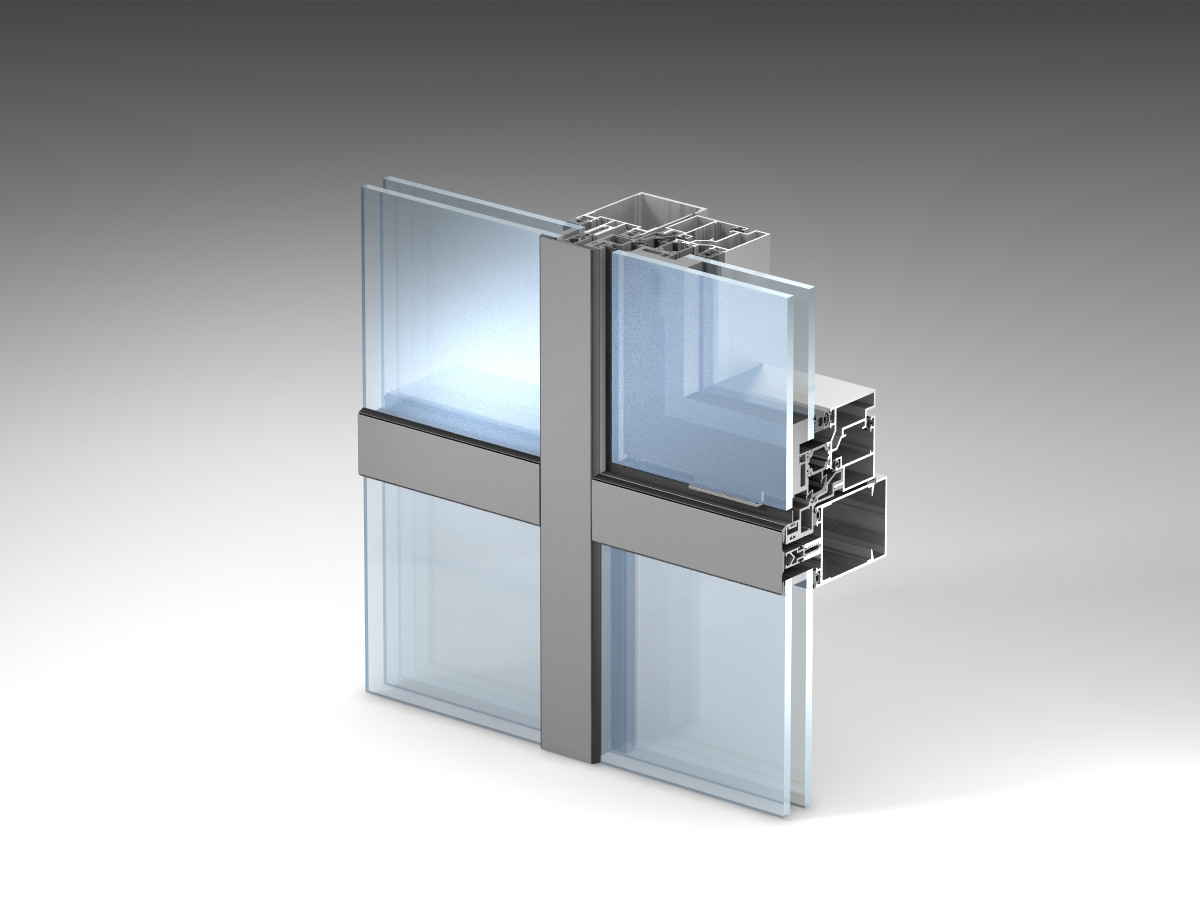

La variante ALT F50 SSG est destinée au vitrage semi-structural de façades de bâtiments. La solution a été créée sur la base d’une série classique de supports et de traversières ALT F50. À titre de structure porteuse on utilise des supports et traversières standardisés du système d’une largeur visible de 50 mm.

L’absence de larges couvercles de pression et décoratifs de 50 millimètres est une différence principale de cette solution de façade. Au lieu de ces couvercles on utilise des profilés de pression fins, pratiquement imperceptibles de l’extérieur qui imitent le joint structural.

À titre de blocs de fenêtre dans ce système on prévoit la possibilité de l’incorporation à la structure de la façade des fenêtres intégrées dans la variante semi-structurale.

L’utilisation d’insertions thermiques et de joints d’étanchéité existants permet d’installer les doubles vitrages d’une épaisseur de 28 à 50 mm fabriqués selon les exigences relatives au vitrage structural. Le vitrage, ainsi que l’installation de blocs de fenêtre sont réalisés à l’extérieur du bâtiment.

La simplification du montage de fenêtres intégrées à la façade semi-structurale est un avantage principal de ALT F50 SSG :

1. Il ne faut pas tailler et raccorder la planchette de pression sous l’angle de 45º. Dans les systèmes analogues on utilise une planchette asymétrique de pression selon le périmètre de la fenêtre; pour observer la ressemblance de toute la façade, il est nécessaire de la tailler sous l’angle de 45º. Dans le système ALT F50 SSG dans toutes les zones de façade on utilise la planchette symétrique de pression et il n’y a pas de nécessité d’utiliser la planchette de pression d’un autre type et de la tailler sous un angle défini.
2. La fenêtre est livrée au site en état tout monté – il ne faut pas installer (et régler) la quincaillerie au site. Dans les systèmes analogues l’installation et le réglage ultérieur de quincaillerie est réalisé lors du montage et non à l’atelier. Puisque les monteurs n’ont pas de qualification suffisante et d’expérience de travail de l’assemblage de structures, il y a une grande probabilité de l’apparition d’erreurs et de l’augmentation du temps des travaux de montage. Vu l’absence d’une construction requise de cadre, en installant des façades semi-structurales, il fallait installer la contre-partie de quincaillerie sur le support (ou la traversière) de la façade. Dans les constructions de fenêtre du système ALT F50 SSG on utilise le profilé de cadre qui permet d’assembler le bloc de fenêtre à l’atelier et l’expédier au site en état tout fini, ce qui débarrasse les monteurs d’un travail non habituel pour eux concernant l’installation et le réglage de quincaillerie.
3. Deux types de planchettes de pression et d’éléments décoratifs.
